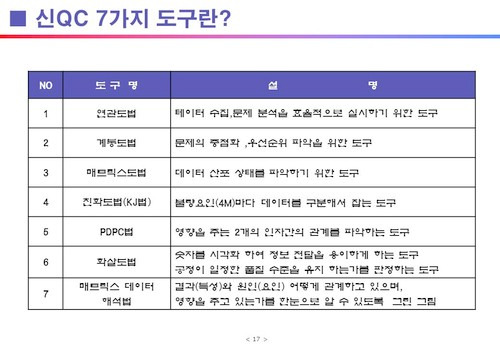

QC의 7가지도구



QC 7가지 도구는 각각 품질 문제를 분석·해결하는데 최적화된 목적과 기능을 가진 도구이다.

1. 히스토그램 (Histogram)

• 정의: 연속 데이터의 분포와 형태, 집중도, 산포 등을 막대그래프로 나타낸 도구
• 용도: 공정의 변동, 제품 규격 비교, 개선 전후의 효과, 시험 결과 평가 등에 활용.

2. 파레토 차트 (Pareto Chart)

• 정의: 발생 빈도나 크기가 큰 순서대로 막대그래프로 배열하고, 누적 백분율을 꺾은선으로 표시하는 차트
• 용도: 주요 원인 및 문제에 우선순위를 부여, 집중 개선 대안 선정에 사용

3. 관리도 (Control Chart)

• 정의: 시간별 측정값이 관리 한계 내에 있는지 시각화해 공정의 안정 여부 및 이상 탐지에 쓰는 도식
• 용도: 공정 이상·불량의 조기 탐지, 통계적 공정 관리(SPC) 모니터링.

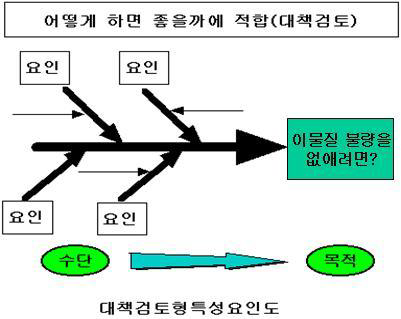

4. 특성요인도 (Cause & Effect Diagram, Ishikawa, Fishbone)

• 정의: 문제의 결과(특성)에 원인(요인)이 어떻게 영향 주는지 물고기뼈 형태로 분석하는 기법
• 용도: 불량, 결함 등 품질문제의 근본 원인 도출, 브레인스토밍 소집

5. 체크시트 (Check Sheet)

• 정의: 데이터(불량, 결함 등)를 체계적으로 기록하고 현황을 가시적으로 파악하는 데 사용하는 서식.
• 용도: 불량 종류·발생 시점, 공정별 결점 위치 등 현장 데이터 수집 및 현황 진단

6. 산점도 (Scatter Diagram)

• 정의: 두 변수의 측정값을 좌표로 만들어 상관관계를 파악하는 도구.
• 용도: 품질요인 간 인과관계·상관계수 분석, 예측모델 도출.

7. 층별 (Stratification)

• 정의: 수집된 데이터를 집단·계층별로 나누어 원인을 세분화하고 분석하는 방법.
• 용도: 불량·문제 현상별 패턴 파악, 세부 원인 진단 및 맞춤 개선 대책

이 7가지 도구는 품질관리 활동의 핵심이며, 현장 문제의 유형·단계에 맞게 단독 또는 조합하여 활용된다.















특징 및 활용법

• 복잡한 통계 지식 없이 이해와 적용이 가능하여, 생산 현장과 서비스 산업 전반에서 널리 사용된다.
• 데이터 수집, 현황 파악, 문제 원인 분석, 공정 이상 감시, 품질 개선 등 품질경영(ISO, TQM 등) 기반 활동에서 필수적으로 활용된다.

이 7가지 도구는 단독 또는 병합해 사용할 수 있으며, 품질 문제를 객관적으로 분석하고 효과적인 개선책을 마련하는 데 큰 역할을 한다.











다음은 QC 7가지 도구별 작성 예시와 샘플 데이터이다

---

파레토 차트(Pareto Chart)

• 예시: 불량 유형별 발생 건수 분석
• 샘플 데이터

불량 유형건수

스크래치	56
오염	34
파손	20
누락	10

• 활용: 각 불량별 발생 건수로 막대그래프 작성, 누적비율(%)을 꺾은선으로 표시.

---

특성요인도(Cause & Effect Diagram)

• 예시: 불량 원인 분석(결과: 표면 오염)
• 샘플 가지 분류: 재료, 장비, 작업자, 방법
  • 재료: 오염된 원자재
  • 장비: 청소 불량
  • 작업자: 작업 미숙
  • 방법: 프로세스 미준수
• 활용: 물고기뼈(straight spine)에 원인별 가지, 세부요인 연결 작성

---

체크시트(Check Sheet)

• 예시: 일별 불량 데이터 기록
• 샘플 데이터

날짜스크래치오염파손

9/1	3	1	0
9/2	2	2	1
9/3	5	0	1



• 활용: 발생 건수 단순 체크로 매일 집계

---

히스토그램(Histogram)

• 예시: 부품 길이 측정값 분포
• 샘플 데이터

범위(mm)빈도

95~96	2
96~97	9
97~98	16
98~99	8
99~100	5



• 활용: 측정값 구간별 빈도 막대그래프

---

산점도(Scatter Diagram)

• 예시: 온도와 불량률 상관분석
• 샘플 데이터

온도(℃)불량률(%)

20	0.5
22	0.7
24	1.0
26	1.2
28	1.3



• 활용: 산점도 그래프로 두 변수의 관계 확인.

---

층별(Stratification)

• 예시: 작업조별 불량률 분리분석
• 샘플 데이터

작업조불량률(%)

1조	0.7
2조	1.1
3조	0.4



• 활용: 동일 데이터 여러 집단으로 나눠 패턴 분석

---

관리도(Control Chart)

• 예시: 일일 공정 불량률 통계
• 샘플 데이터

날짜불량률(%)

9/1	0.5
9/2	0.8
9/3	0.4
9/4	1.2
9/5	0.6



• 활용: 관리상한, 관리하한 기준선(LCL/UCL) 그어 이상 신호 판별.

이런 형태로, 각 도구는 샘플 데이터를 집계, 시각화해 실무에서 바로 활용할 수 있다.
