UL94 난연등급

UL 94 난연 등급이란?

UL 94는 미국 안전시험기관 UL(Underwriters Laboratories)이 제정한 플라스틱 재료의 연소성(난연성) 평가 규격입니다.

• 전기·전자제품 하우징, 커넥터, 케이블 타이, 부품 등에 사용되는 플라스틱이 화재 시 얼마나 잘 타는지, 불꽃이 제거된 후 얼마나 빨리 꺼지는지를 시험합니다.
• 시험 결과에 따라 HB, V-2, V-1, V-0, 5V 등 여러 등급으로 분류하며, 숫자가 작고 등급이 앞쪽일수록 더 높은 난연 성능을 의미합니다.

주요 등급 개념

실무에서 자주 쓰는 등급을 중심으로 정리하면 다음과 같습니다.

• HB (Horizontal Burning)
  • 가장 낮은 난연 등급으로, 수평으로 놓고 불을 붙여 연소 속도를 보는 시험입니다.
  • 일정 두께 조건에서 분당 연소속도가 기준 이하이거나, 기준 길이에 도달하기 전에 자연 소화되면 HB로 판정합니다.
  • “난연성이 있다”기보다는 “일정 속도 이상으로 급격히 타지는 않는다” 정도의 의미라, 고난연 요구 환경에는 보통 사용하지 않습니다.
• V-2, V-1, V-0 (Vertical Burning)
  • 수직 방향으로 세운 시편 하단에 불꽃을 두 차례(각 10초) 접화한 뒤 꺼지는 시간을 측정하는 시험입니다.
  • 공통적으로 “불꽃을 제거한 후 일정 시간 이내에 스스로 꺼지는지”와 “녹은 방울이 떨어져 아래 탈지면을 점화하는지” 여부를 봅니다.
  • 대략적인 특징은 다음과 같습니다.
    • V-2: 불꽃 제거 후 꺼지기는 하지만, 녹은 방울이 떨어져 아래 탈지면을 점화할 수 있습니다.
    • V-1: V-2보다 연소 시간이 짧고, 녹은 방울에 의한 착화가 없어야 합니다.
    • V-0: 가장 엄격한 수직 난연 등급으로, 각 접화 후 잔염 시간이 매우 짧고(수 초 수준), 녹은 방울로 인한 착화도 없어야 합니다.
  • 전기·전자 부품에서 “난연 플라스틱”이라고 하면, 보통 UL 94 V-0 또는 최소 V-1을 요구하는 경우가 많습니다.
• 5V (5V-0, 5V-A 등)
  • V-0보다 더 가혹한 조건(더 큰 화염, 여러 번 연속 접화)을 적용하는 고난연 등급입니다.
  • 고전압·고위험 제품, 산업용 장비 하우징 등에서 요구될 수 있습니다.

어떻게 이해하고 활용하면 좋은가?

• 도면·사양서에 “재질: UL94 V-0 등급 플라스틱”처럼 명시하면, 해당 재료가 화재 시 스스로 잘 꺼지고, 녹은 방울로 인한 2차 화재 위험이 낮다는 수준을 요구하는 것입니다.
• 단순 구조물이나 난연 요구 수준이 낮은 부품에는 HB 등급도 사용되지만, 전기·전자, 자동차, 철도, 방폭·방재 관련 부품 등에는 최소 V-2 이상, 보통 V-0를 많이 지정합니다.
• 시험은 UL 94 규격에 따라 공인 시험소에서 수행하며, 재료 공급사(레진 메이커) 카탈로그에 “UL 94 V-0 (1.5 mm)”처럼 두께 조건과 함께 표기되는 것이 일반적입니다.



UL94 난연 등급 중 V-0, V-1, V-2의 차이점은 난연성 시험에서 불꽃이 얼마나 빨리 꺼지는지와 떨어지는 불꽃 또는 용융물의 특성에 따라 구분됩니다.

• V-0
  • 각 시험편에 10초 동안 불꽃이 닿은 후, 불이 10초 이내에 꺼져야 합니다.
  • 불꽃이 꺼진 후, 잔불이 30초 이상 지속되면 안 되고, 녹은 불꽃(물방울)이 떨어져서 아래 화염지를 점화해서는 안 됩니다.
  • 가장 엄격한 등급으로, 고난연성이 요구되는 전자기기, 의료기기 등에 주로 사용합니다.
• V-1
  • 각 시험편에 10초 동안 불꽃이 닿은 후, 불이 30초 이내에 꺼져야 합니다.
  • 녹은 불꽃은 떨어질 수 없으나, 불연성 물방울이 떨어지는 것은 허용됩니다.
  • 비교적 높은 난연성으로, 일반 전자제품, 가전제품 등에 적합합니다.
• V-2
  • 각 시험편에 10초 동안 불꽃이 닿은 후, 불이 30초 이내에 꺼져야 합니다.
  • 녹은 불꽃(가연성 물방울)이 떨어져 아래 탈지면에 점화를 일으킬 수 있습니다.
  • V-1, V-0에 비해 난연 성능이 낮으며, 중요하지 않은 구조 부품이나 낮은 난연성을 요구하는 용도에 사용됩니다.

요약하면, V-0이 가장 높은 난연성 기준이며, V-1은 조금 낮고, V-2는 떨어지는 가연성 물방울이 허용되어 난연성 기준이 가장 낮은 등급입니다

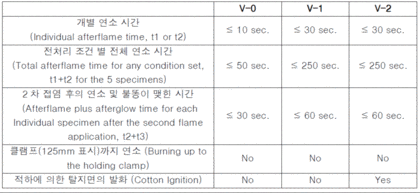

UL94 V-0, V-1, V-2 등급의 시험 조건과 측정값 차이는 플라스틱 시편에 화염을 가한 후 연소 시간과 불똥, 잔불의 특징에서 나타납니다. 구체적인 비교는 다음과 같습니다.

구분V-0V-1V-2

연소 시간	각 시험편 10초간 화염 가함, 10초 이내에 연소 종료	각 시험편 10초간 화염 가함, 30초 이내에 연소 종료	각 시험편 10초간 화염 가함, 30초 이내에 연소 종료
총 연소 시간	5개 시험편 연소시간 합계 ≤ 50초	5개 시험편 연소시간 합계 ≤ 250초	5개 시험편 연소시간 합계 ≤ 250초
잔불 및 빛남	잔불 또는 빛나는 연소 30초 이내, 허용 안됨	잔불 또는 빛나는 연소 30초 이내, 허용 안됨	잔불 또는 빛나는 연소 30초 이내, 허용 안됨
녹은 입자	불연성 입자만 허용하며, 어떤 입자도 아래 바탕 점화 불허	불연성 입자만 허용, 점화 불허	불연성 입자 불허, 가연성 입자 떨어져 아래 점화 가능
시험 시편	수직 배치, 20mm 길이 화염, 2회 접화	수직 배치, 20mm 길이 화염, 2회 접화	수직 배치, 20mm 길이 화염, 2회 접화

요약하면, V-0은 가장 엄격한 등급으로 짧은 연소 시간과 불똥이 떨어지지 않는 것을 요구하며, V-1은 연소 시간은 길어지지만 녹은 입자 점화를 허용하지 않으며, V-2는 불똥이 떨어지고 점화가 가능한 가장 낮은 난연 등급입니다. V-0은 고난연이 필요한 전자제품 등에 주로 적용됩니다

.

시험 실패 시 설계 및 소재별 개선 권장 조치는 다음과 같습니다.

1. 설계 개선

• 구조적 약점이나 취약 부위가 불꽃 전파의 원인인 경우, 설계 변경을 통해 화재 확산 방지 구조 도입 권장
• 두꺼운 벽두께 적용, 열 차단재 추가, 환기구나 틈새 최소화로 난연성 향상 시도
• 불꽃이 직접 닿는 부위의 보호 코팅 또는 차염재 사용도 고려

1. 소재 개선

• 난연 첨가제 보강: 인산염, 할로겐계, 무기계 등 난연제 첨가로 연소 억제 효과 강화
• 원료 수지 변경: 기본 수지 자체의 난연성 우수한 재질(예: 폴리카보네이트, PBT 등)로 대체
• 혼합 재료 조정: 난연 섬유 및 충전제 활용으로 내화학성 및 난연 성능 개선
• 재활용 소재 등 품질 균일성 문제 시 원료 선정 강화 필요

1. 공정 및 후처리

• 난연성 코팅이나 표면 처리법 적용하여 난연 성능 향상
• 압출, 사출 조건, 냉각 방법 최적화로 재료 밀도 및 기포 최소화하여 난연 개선
• 품질관리 강화로 불량률 및 오염 방지

1. 시험 반복 및 검증

• 개선 사항 적용 후 동일 시험을 다시 진행하여 시험 조건 충족 여부 확인
• 실패 원인 분석을 토대로 세부 조치 강화
• 인증기관 또는 전문 시험소와 협력해 개선 방향 조언 받기

이와 같이 설계, 소재, 공정 측면에서 문제를 분석해 다각도로 개선하면 재시험 통과 가능성을 높일 수 있습니다. 난연 시험 실패 시에는 반드시 원인 도출과 함께 개선 대안을 구체적으로 마련하고 단계적으로 대응하는 것이 중요합니다
